Distanzschutz und Distanzschutzrelais: Funktionsweise und Einsatz in Hochspannungsnetzen

Der Distanzschutz ist eines der wichtigsten Schutzverfahren für Hochspannungsleitungen und gilt als Rückgrat der Netzsicherheit in Übertragungsnetzen. Durch die Messung der Impedanz zwischen dem Schutzpunkt und dem Fehlerort kann der Distanzschutz Fehler schnell und selektiv erkennen. Moderne Distanzschutzrelais ermöglichen dabei nicht nur die zuverlässige Fehlererkennung, sondern auch eine flexible Integration in digitale Leitsysteme. Dieser Artikel erläutert die Funktionsweise, Aufbau und Einsatzmöglichkeiten von Distanzschutz und Distanzschutzrelais in Hochspannungsnetzen.

1. Grundlagen des Distanzschutzes

Der Distanzschutz basiert auf dem Prinzip der Impedanzmessung. Das Relais vergleicht Strom- und Spannungsmesswerte, um die Entfernung des Fehlers entlang der Leitung zu bestimmen.

• Kurzschlussnah am Relais: geringe Impedanz → schnelles Auslösen
• Kurzschluss weiter entfernt: höhere Impedanz → Auslösung entsprechend der Entfernung

Damit kann der Schutz selektiv nur den fehlerhaften Netzabschnitt trennen, während der Rest des Netzes weiterbetrieben wird. Die Website zeigt, wie Distanzschutz / Distanzschutzrelais schnelle und selektive Schutzmaßnahmen in Hochspannungsnetzen ermöglicht.

2. Aufbau eines Distanzschutzrelais

Ein Distanzschutzrelais besteht typischerweise aus:

1. Strom- und Spannungsmessung: über Wandler (CT/VT)
2. Differenzial- oder Phasenmessung: zur Bestimmung der Impedanz
3. Einstellbare Zonen: mehrere Schutzstufen (Zone 1, 2, 3)
4. Auslöseeinheit: Schaltet den Leistungsschalter im Fehlerfall
5. Kommunikationsschnittstellen: IEC 61850, SCADA, Fernparametrierung

Die typischen Zonen sind so ausgelegt:

• Zone 1: Direkt angrenzender Leitungsabschnitt, ohne Verzögerung
• Zone 2: Weiter entfernte Leitung, zeitverzögert
• Zone 3: Backup für entfernte Leitungen, längere Verzögerung

3. Funktionsweise des Distanzschutzes

3.1 Messung der Impedanz

Das Relais misst die Spannung UU und den Strom II und berechnet die Impedanz:

Z=UIZ=IU​

Wenn die Impedanz kleiner als der eingestellte Wert ist, wird ein Fehler erkannt.

3.2 Zone-basierte Auslösung

• Zone 1: 80–90 % der Leitungslänge, direkte Auslösung
• Zone 2: 120–150 % der Leitungslänge, zeitverzögert
• Zone 3: 200 % der Leitungslänge, Backup für benachbarte Abschnitte

3.3 Richtungsabhängiger Distanzschutz

Bei Netzen mit mehreren Einspeisungen prüft das Relais zusätzlich die Richtung des Stroms, um Fehlauslösungen zu vermeiden.

4. Vorteile des Distanzschutzes

1. Schnelle Fehlererkennung – Schutzreaktion innerhalb von Millisekunden
2. Selektivität – nur der fehlerhafte Abschnitt wird abgeschaltet
3. Schutz großer Leitungslängen – auch bei Hochspannungs- und Übertragungsnetzen
4. Redundanz – durch mehrere Zonen wird die Versorgungssicherheit erhöht
5. Integration in digitale Netze – Fernparametrierung, Diagnose und IEC 61850-Kommunikation

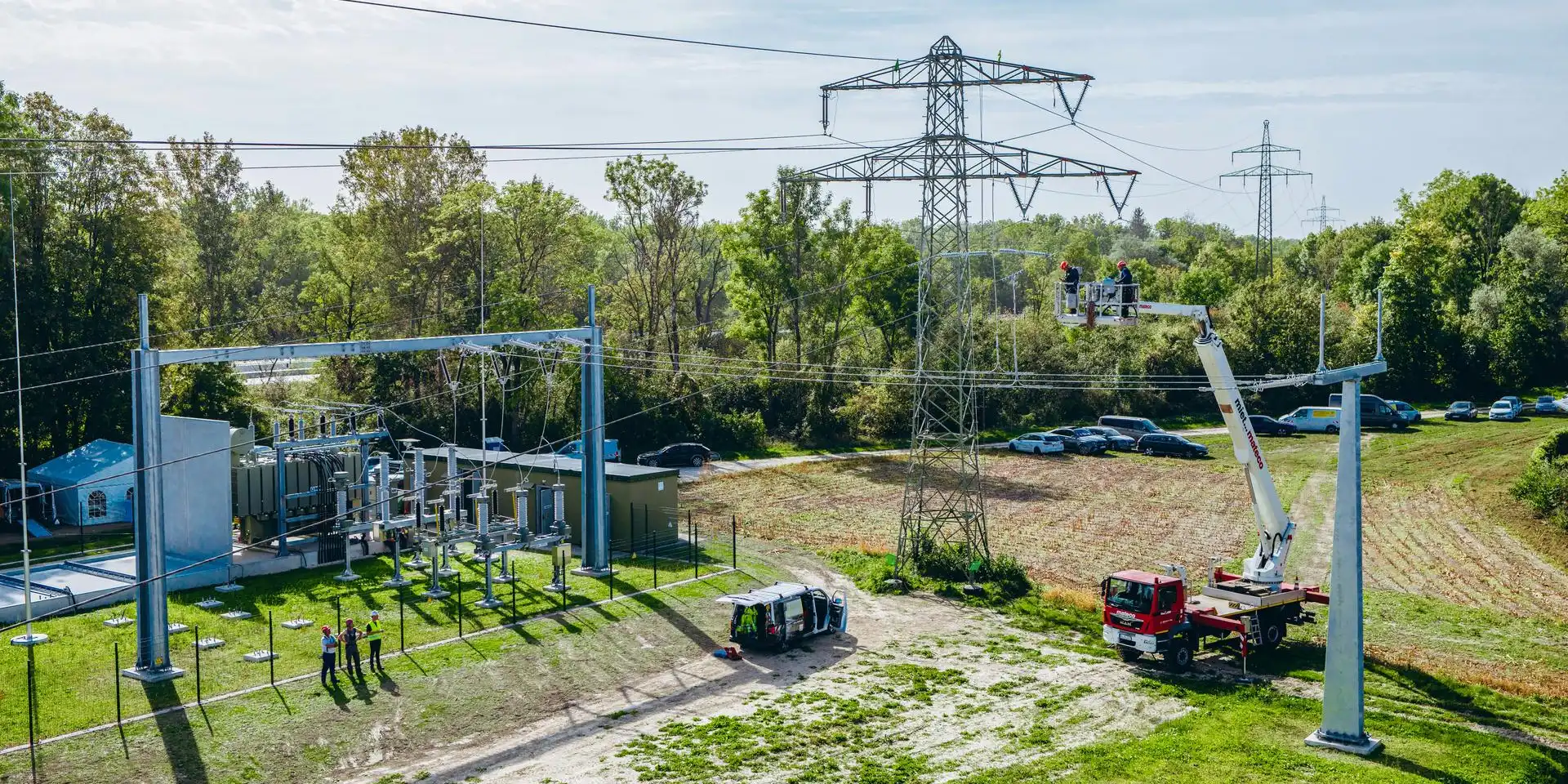

5. Einsatzgebiete von Distanzschutzrelais

• Hochspannungsleitungen (110 kV bis 800 kV)
• Übertragungsnetze mit mehreren Einspeisungen
• Ring- und vermaschte Netze
• Kraftwerksanbindungen und Umspannwerke
• Netze mit hohen Kurzschlussleistungen

Distanzschutzrelais werden besonders dort eingesetzt, wo klassische Überstromschutzgeräte aufgrund von wechselnden Stromrichtungen nicht selektiv arbeiten können.

6. Herausforderungen und Lösungen

6.1 Fehler in vermaschten Netzen

Bei Netzen mit Rückspeisungen kann der Strom gegen die normale Richtung fließen. Lösung: Richtungsabhängiger Distanzschutz.

6.2 Netzänderungen

Neue Einspeisungen oder Leitungsanbindungen verändern die Impedanzverhältnisse. Lösung: digitale Relais mit Fernparametrierung und adaptiven Algorithmen.

6.3 Einfluss von Lastfluss

Bei Leitungen mit hohem Laststrom kann die gemessene Impedanz verfälscht werden. Lösung: Stromabhängige Kennlinien und Zone-Stabilisierung.

7. Moderne digitale Distanzschutzrelais

Digitale Schutzrelais bieten gegenüber elektromechanischen Geräten erhebliche Vorteile:

• Multifunktionale Schutzalgorithmen (ANSI 21, 50/51, 67)
• Ereignisaufzeichnung und Störungsanalyse
• Adaptive Kennlinien und Richtungsfunktion
• Einfache Integration in IEC-61850-Leitsysteme
• Fernparametrierung und Diagnose

Diese Geräte verbessern die Zuverlässigkeit, reduzieren Ausfallzeiten und vereinfachen Wartung und Betrieb.

Zusammenfassung

Der Distanzschutz und Distanzschutzrelais sind essenzielle Schutzverfahren in Hochspannungsnetzen. Sie ermöglichen die schnelle und selektive Abschaltung fehlerhafter Leitungsabschnitte, schützen wertvolle Betriebsmittel und erhöhen die Versorgungssicherheit. Moderne digitale Relais mit Richtungsfunktion, adaptiven Kennlinien und Kommunikationsschnittstellen machen den Distanzschutz effizient, flexibel und zukunftssicher. Besonders in Netzen mit vermaschten Strukturen, mehreren Einspeisungen und hohen Kurzschlussleistungen ist der Distanzschutz unverzichtbar.
